Tauchen und Auftauchen eines Ubootes

Phase 1

Boot fährt an der Oberfläche, beginnt zu tauchen :
Die Flutventile (a) und die Entlüftungsventile (b) der Ballasttanks (c) sowie des Schnelltauch(oder Regler-)tanks (d) sind geöffnet.
Die vorderen Tiefenruder (e) stehen in " Abwärts "-Stellung und die achteren Tiefenruder (f)
auf " Aufwärts "-Stellung, um so das durch die Dieselmotoren angetriebene Boot zu veranlassen, eine " vorlastige " Lage einzunehmen und das Tauchen zu beschleunigen.

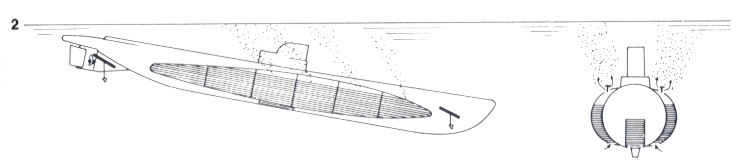

Phase 2

Tauchen und Auftauchen eines Ubootes - uboatnet.de

Boot taucht mit noch nicht vollständig gefluteten Ballasttanks :
Den Antrieb des Bootes übernehmen jetzt statt der Diesel die Elektromotoren und die achteren Tiefenruder stehen in " Abwärts "- Stellung, um dem Boot eine horizontale Lage zu geben.

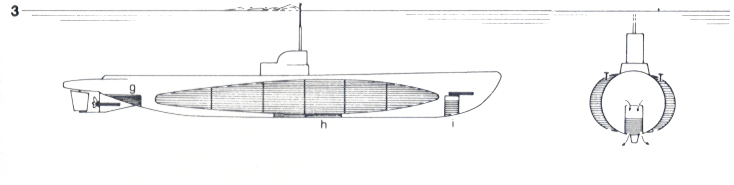

Phase 3

Tauchen und Auftauchen eines Ubootes - uboatnet.de

Boot ist getaucht und bewegt sich auf Seerohrtiefe :
Die Ballasttanks sind vollständig geflutet und der Reglertank wird entleert. Tiefe und Trimm des Bootes werden durch kleinere Bewegungen der horizontal gestellten Tiefenruder und durch Umpumpen von Wasser in die Trimmtanks kontrolliert (g / h / i).

Phase 4

Boot bewegt sich in großer Tiefe, beginnt aufzutauchen :
Die Entlüftungsventile (-klappen) der Ballasttanks werden geschlossen und das Wasser wird aus ihnen mit Preßluft aus Behältern innerhalb des Druckkörpers ausgeblasen.
Gleichzeitig werden die vorderen Tiefenruder in " Aufwärts " - und die achteren Tiefenruder in " Abwärts "- Stellung gebracht, um das Boot zu veranlassen, eine " hecklastige " Lage einzunehmen, wodurch das Auftauchen beschleunigt wird.

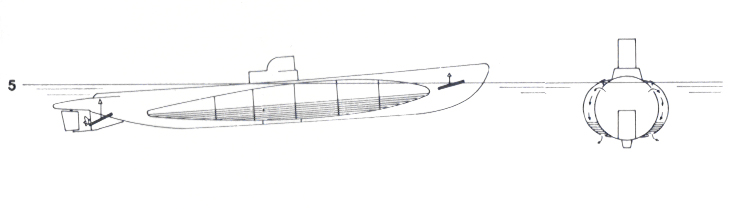

Phase 5

Tauchen und Auftauchen eines Ubootes - uboatnet.de

Boot taucht auf :
Die achteren Tiefenruder stehen ebenfalls in " Aufwärts "-Stellung, damit das Boot eine horizontale Lage einnimmt. Die Pumpen zur Entlastung des Turmluks beginnen zu arbeiten und pumpen die Luft in die Tauchtanks, ihre Entleerung beendigend.

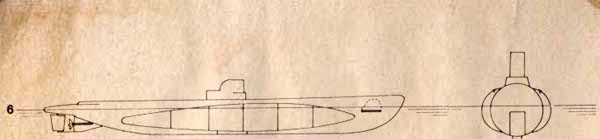

Phase 6

Tauchen und Auftauchen eines Ubootes - uboatnet.de

Boot bewegt sich an der Wasseroberfläche :
Die Tauchtanks sind vollständig entleert.
Den Antrieb des Bootes übernehmen wieder die Dieselmaschinen. Die Elektromotoren
werden abgeschaltet.
